5.3.4.2. Analoog model

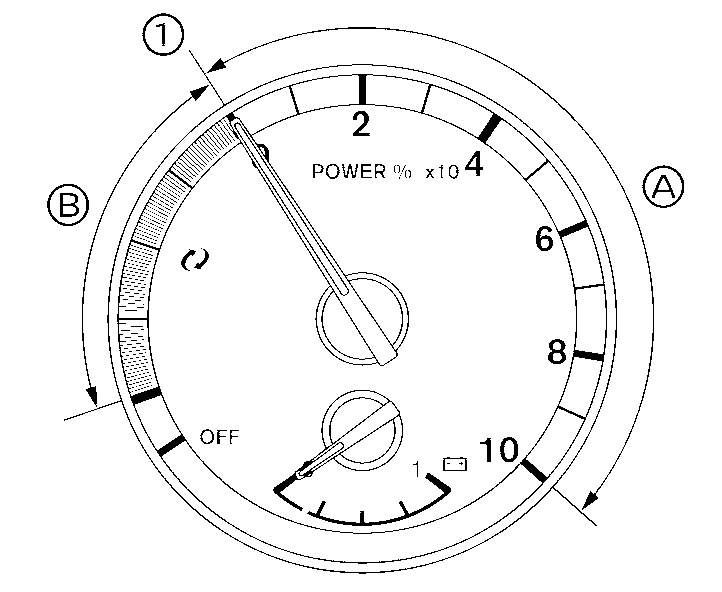

De vermogensmeter toont het werkelijke energieverbruik van de elektromotor voor de aandrijving (A) en de recuperatieve remenergie die aan de lithium-ion accu (B) wordt geleverd. De naald beweegt naar rechts of naar links afhankelijk van de behoefte.

De vermogensmeter toont een neutrale toestand wanneer de naald naar "0" (1) wijst.

De naald bevindt zich in het gedeelte (A) wanneer energie wordt geleverd aan de elektromotor voor de aandrijving (de lithium-ion accu ontlaadt).

De naald bevindt zich in het gedeelte (B) wanneer energie wordt opgewekt en aan de lithium-ion accu wordt geleverd door het recuperatief remsysteem (lithium-ion laadt op).
