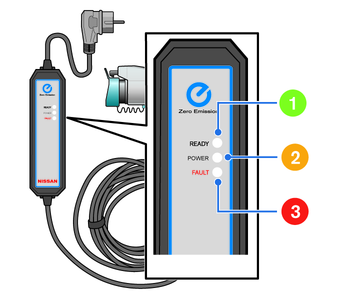

4.5.2. Controlelampje op regelkast van NISSAN EVSE-kabel (Electric Vehicle Supply Equipment) (indien aanwezig)

0,5 sec (groen)

0,5 sec (oranje)

0,5 sec (rood)

Alle controlelampjes lichten op voor een controle van 0,5 seconde wanneer de EVSE voor het eerst wordt aangesloten op het stopcontact.

(groen)

UIT

UIT

De EVSE is aangesloten op het stopcontact. Als de connector voor normaal laden is aangesloten op de normale laadaansluiting van de auto, dan is het opladen voltooid of de oplaadtimer is ingesteld (raadpleeg het Instructieboekje voor informatie over het instellen en de functies van de oplaadtimer).

(groen)

(oranje)

UIT

De EVSE laadt de auto op.

UIT

UIT

UIT

Er wordt geen stroom waargenomen door de EVSE afkomstig van het stopcontact. Controleer de stroomonderbreker van het stopcontact. Als de stroomvoorziening uit het stopcontact in orde is en de controlelampjes gedurende 0,5 seconde niet oplichten, dan is de EVSE mogelijk defect. Stop onmiddellijk met het gebruik en neem contact op met een goed geïnformeerde LEAF-reparateur, zoals een erkende NISSAN EV-dealer.

(Groen knipperend)

(oranje)

UIT

De EVSE kon niet voldoende aarding van het stopcontact detecteren om de elektrische auto (EV) op een betrouwbare manier op te laden. Raadpleeg een erkende elektromonteur om het stopcontact te laten nakijken in overeenstemming met de aanbevelingen van NISSAN zoals beschreven in het Instructieboekje.

(Groen knipperend)

UIT

UIT

(Groen knipperend)

(Oranje knipperend)

(rood)

Het temperatuurcircuit in de stekker van de EVSE is defect. Status controlelampjes: Lampje UIT = Opladen gestopt, Knippert = Laadstroom wordt beperkt. De EVSE beperkt de laadstroom, neem contact op met een goed geïnformeerde LEAF-reparateur, zoals een erkende NISSAN EV-dealer.

(Groen knipperend)

UIT

(rood)

(Groen knipperend)

(Oranje knipperend)

(Rood knipperend)

De EVSE heeft buitensporige hitte gedecteerd in de stekker. Status controlelampjes: Lampje UIT = Opladen gestopt, Knippert = Laadstroom wordt beperkt. De EVSE beperkt de laadstroom om veiligheidsredenen. Dit kan te wijten zijn aan een defect in het stopcontact. Gebruik het stopcontact niet meer en raadpleeg een erkende elektromonteur om het stopcontact te laten nakijken in overeenstemming met de aanbevelingen van NISSAN zoals beschreven in het Instructieboekje. Als na controle van het stopcontact dezelfde indicatie gegeven wordt, neem dan contact op met een goed geïnformeerde LEAF-reparateur, zoals een erkende NISSAN EV-dealer voor verder advies.

(Groen knipperend)

UIT

(Rood knipperend)

(groen)

(Oranje knipperend)

(rood)

Er is een storing in de interne circuits van de EVSE. Stop onmiddellijk met gebruik en neem contact op met een goed geïnformeerde LEAF-reparateur, zoals een erkende NISSAN EV-dealer.

(groen)

UIT

(rood)

(groen)

UIT

(Rood knipperend)

De EVSE heeft een stroomlekkage of een storing in het PWM-signaal gedetecteerd. Stop direct met het gebruik van de EVSE. *: Neem contact op met een goed geïnformeerde LEAF-reparateur, zoals een erkende NISSAN EV-dealer om de EVSE na te laten kijken.
