Nissan LEAF 2023 Gebruikershandleiding
4.3.2.5. Normaal laden met de NISSAN Mode 3-kabel (indien aanwezig)
De NISSAN Mode 3-kabel kan worden gebruikt met een normaal oplaadpunt met EV-stopcontact. Uw NISSAN-dealer van elektrische voertuigen kan u adviseren omtrent de beschikbaarheid van deze kabel in uw land. De NISSAN Mode 3-kabel is een kabel die speciaal bedoeld is voor het opladen van elektrische auto's en kan gebruikt worden bij publieke oplaadpunten voor normaal laden en sommige soorten oplaadpunten aan huis.
Voordat u gaat opladen, dient u zorgvuldig de aanwijzingen te lezen die op het oplaadpunt voor normaal laden te vinden zijn.

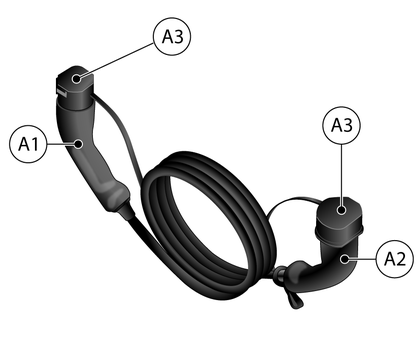

NISSAN Mode 3-kabel
- A1Stekker type 2 (met mannelijke aansluiting)
- Sluit de stekker aan op het stopcontact van een normaal oplaadpunt.
- A2Normale laadconnector met ontgrendelknop (met vrouwelijke aansluiting)
- Sluit de normale laadconnector op een normale laadaansluiting aan.
- A3Veiligheidsdop (indien aanwezig)
- A4Kabel
NISSAN Mode 3-kabel (type 1) specificatie
Stekker type 2 in overeenstemming met IEC62196–2
Normale laadconnector type 1 in overeenstemming met IEC62196–2
Nominaal stroombereik: 32 A
Nominale spanning: 250V
Beschermingsgraad (IP): IP24 niet gekoppeld/IP44 gekoppeld
- A1Stekker type 2 (met mannelijke aansluiting)
- Sluit de stekker aan op het stopcontact van een normaal oplaadpunt.
- A2Normale laadconnector (met vrouwelijke aansluiting)
- Sluit de normale laadconnector op een normale laadaansluiting aan.
- A3Veiligheidsdop (indien aanwezig)
NISSAN Mode 3-kabel (type 2) specificatie
Stekker type 2 in overeenstemming met IEC62196–2
Normale laadconnector type 2 in overeenstemming met IEC62196–2
Nominaal stroombereik: 32 A
Nominale spanning: 250V
Beschermingsgraad (IP): IP24 niet gekoppeld/IP44 gekoppeld
De NISSAN Mode 3-kabel heeft geen geïntegreerde regelkast nodig, omdat de beveiligingscommunicatie direct geregeld wordt tussen het oplaadpunt voor normaal laden en de auto.
Demonteer, repareer of wijzig de NISSAN Mode3-kabel niet.
Raak de elektrische contacten van de NISSAN Mode3-kabel niet aan.
Laat kinderen de NISSAN Mode3-kabel niet hanteren of gebruiken zonder toezicht van een volwassene.
Voorzorgsmaatregelen bij het hanteren van de NISSAN Mode3-kabel
U mag niet aan de kabel trekken, de kabel verdraaien of buigen, erop stappen of de kabel slepen. In geval van een afwijking of probleem:
Gebruik de NISSAN Mode3-kabel niet wanneer zich een probleem voordoet of als de kabel een afwijking vertoont, zoals een diepe inkeping, breuk, of beschadiging, of als de kabel verroest is.
Als het opladen onderbroken wordt wanneer u de kabel beweegt, kan dit te wijten zijn aan een kabelbreuk. Als dit gebeurt, moet u direct stoppen met het gebruik van de NISSAN Mode3-kabel.
Stop ook onmiddellijk met het gebruik van de NISSAN Mode3-kabel als u andere afwijkingen of problemen opmerkt, zoals een vreemde geur, rook, of ongewone geluiden die uit de NISSAN Mode3-kabel komen tijdens het opladen.
Hanteer de NISSAN Mode3-kabel voorzichtig. Laat de NISSAN Mode3-kabel bijvoorbeeld niet vallen, stel de kabel niet bloot aan schokken en dompel de kabel niet onder in water.
Voorzorgsmaatregelen bij het opbergen van de NISSAN Mode3-kabel
Leg de NISSAN Mode3-kabel niet op plaatsen die blootstaan aan direct zonlicht.
Leg de NISSAN Mode3-kabel niet op plaatsen die blootstaan aan wind of regen.
Zorg er bij het opbergen van de NISSAN Mode3-kabel voor dat de beschermdop is aangebracht zodat de contacten van de normale laadconnector niet in aanraking komen met vuil en stof.
Zorg er bij het opbergen van de NISSAN Mode3-kabel voor dat de kabel niet verdraaid is.
